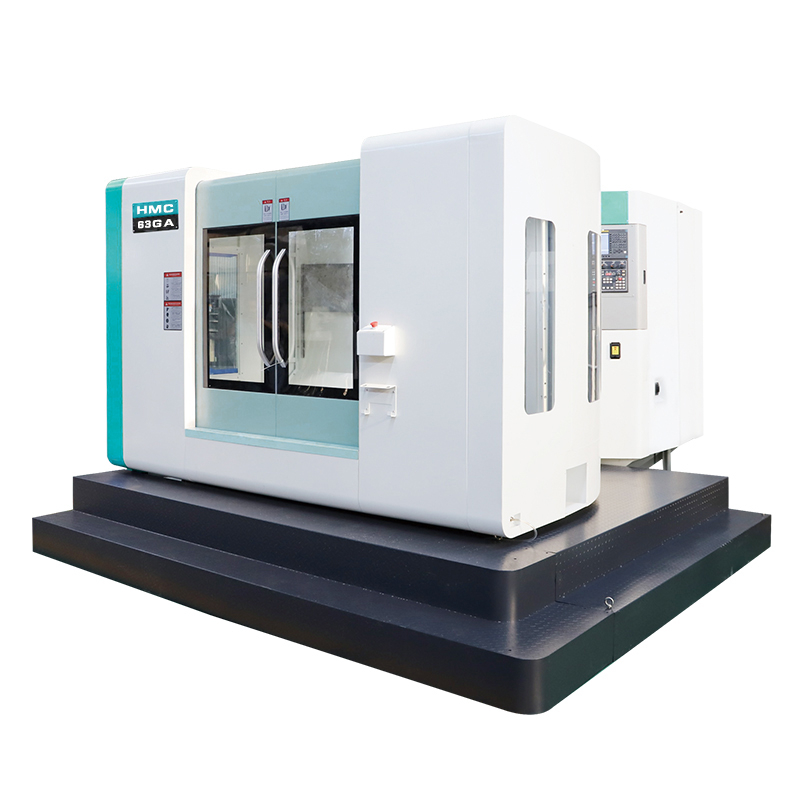

HMC-63GA卧式加工中心

主轴轴线与工作台平行，工件一次装夹后，通过旋转工作台和刀具的运动，可对工件的多个面进行铣削、镗削、钻削、攻螺纹、铰孔等多种工序加工，减少了装夹次数，提高了加工精度和生产效率。

  • HMC-63GA

  • INDEX

SKU:
状态：
询价

PDF导出
上一条:
下一条:
产品描述

产品特点：

  • 铸件:树脂砂型(铝木结合木型)。滚珠丝杠(台湾上银或银泰):X轴4012、Y轴4012、Z轴5012。弾性联轴器(德国R+W)。

  • 重预载滚柱导轨(台湾上银):X、Y轴45，Z轴55。丝杠专用轴承(日本NSK)。

  • 主轴(台湾):卧式标准BT50-C190环喷主轴，自制松刀油缸。

  • 导轨防护置:X、Z向不锈钢金属包边钢护罩;Y向铠甲防护帘。

  • 光机内液压、润滑管路系统。

  • 导轨、丝杠、丝杠专用轴承润滑方式:容积式。


技术参数：

项目UNITHMC-63GA
X轴行程（左右）mm1050
Z轴行程（立柱前后）mm750
Y轴行程（上下）mm900
主轴中心线至工作台面距离mm-80~820
主轴端面至工作台中心距离mm150~850
工作台尺寸mm630x630
工作台最大承重kg800
T型槽（尺寸 x 数量 x 间距）mm22x5x125
工作台分度o1°x360
转台最大转速r/min10
X/Y/Z轴快速进给速度m/min36/20/24
驱动方式
Belt type
主轴锥度
BT50
最大工作转速r/min6000
功率（额定/最大）KW18
扭矩（额定/最大）N.m/
X/Y/Z轴定位精度（半闭环）mm0.008(full length)
X/Y/Z轴重复定位精度（半闭环）mm0.005(full length)
刀库类型
Disc
刀库容量
30
最大刀具尺寸mm78/150/300
（满刀直径/空刀相邻刀具直径/长度）

刀具重量kg25
气压MPa0.65
机床重量kg18000
